Anatomie Nerven Schluckvorgang

Illustrationen der am Schluckvorgang beteiligten Nerven und der von ihnen innervierten Muskeln.

Anatomische Illustrationen des Ursprung und des Verlaufs der am Schluckvorgang beteiligten Nerven und der von ihnen innervierten Muskeln.

Der Nervus trigeminus ist der fünfter Hirnnerv (N. V) und innerviert den M. mylohyoideus, M. digastricus anterior, M. temporalis, M. masseter, M. pterygoideus medialis und lateralis, M. tensor tympani, M. tensor veli palatini, die Zähne des Unterkiefers, den hinteren Teil der Zunge und die Unterlippe.

Der Nervus facialis ist der siebte Hirnnerv (N. VII) und innerviert den M. orbicularis oris, M. buccinator, M. Stylohyoideus und M. digastricus posterior.

Der Nervus hypoglossus ist der 12. Hirnnerv (N. XII) und innerviert M. Styloglossus , M. Genioglossus, M. hyoglossus und die Zunge (Glossus).

Auch die Spinalnerven C1, C2 und C3 innervieren am Schluckvorgang beteiligte Muskeln. Konkrekt den M. omohyoideus, M. Thyrohyoideus, M. Sternohyoideus und M. Sternothyroideus.

Die Illustrationen bauen auf bestehende Illustrationen von Heike Blum auf.

Projektdetails:

Umfang: 5 Illustrationen

Einsatzgebiete: Medizinisches Fachbuch

Technisches: DIN A5

Kunde / Auftraggeber: Universitätsklinikum Münster – Dr. Dziewas + Dr. Warnecke

Die Nutzungsrechte der hier gezeigten Abbildungen liegen beim Auftraggeber, eine Verwendung ist nicht gestattet. Die Bilder sind mit Wasserzeichen geschützt.

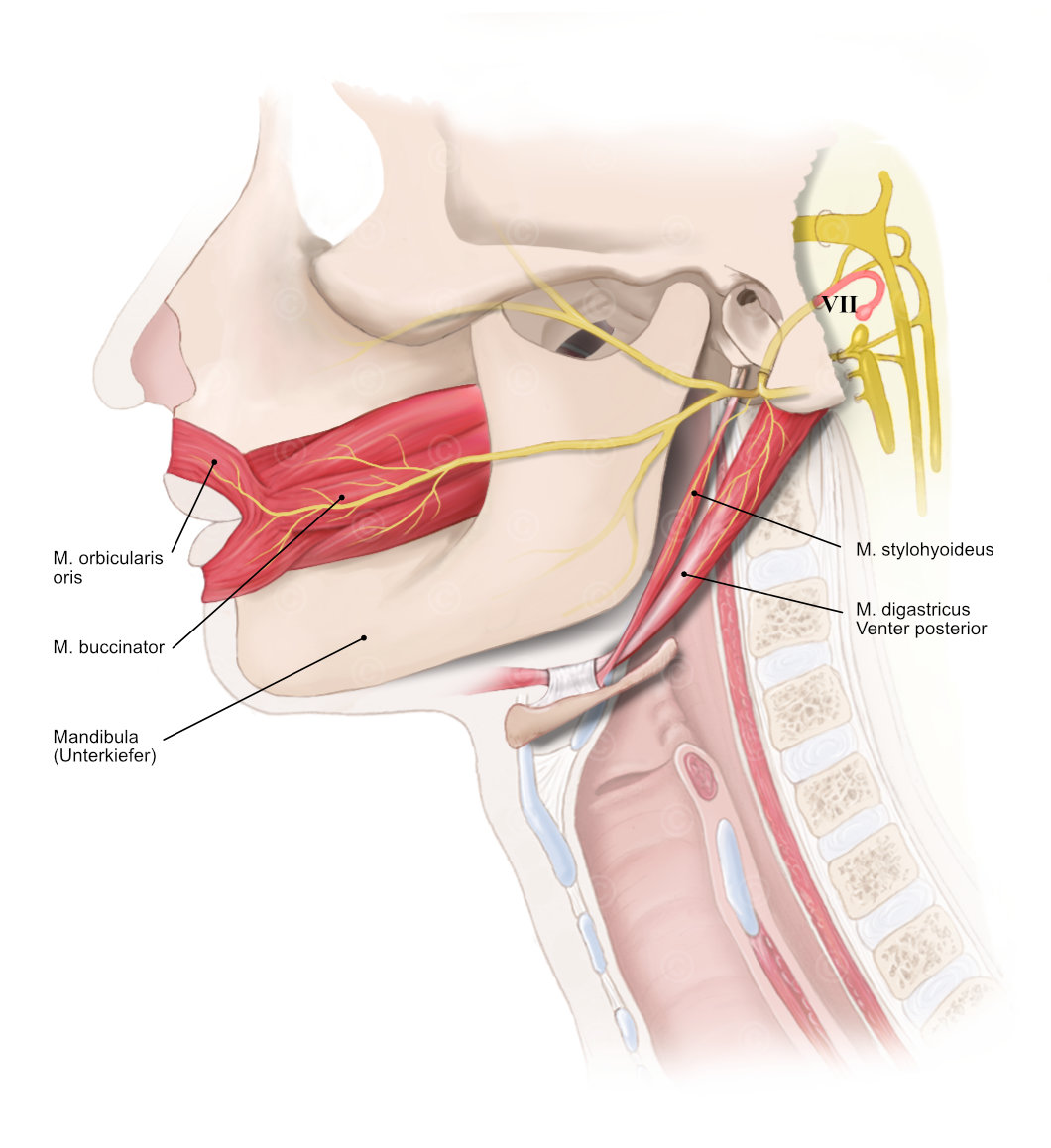

facial nerve verlauf innervation
Ursprung, Verlauf und Innervation Nervus facialis

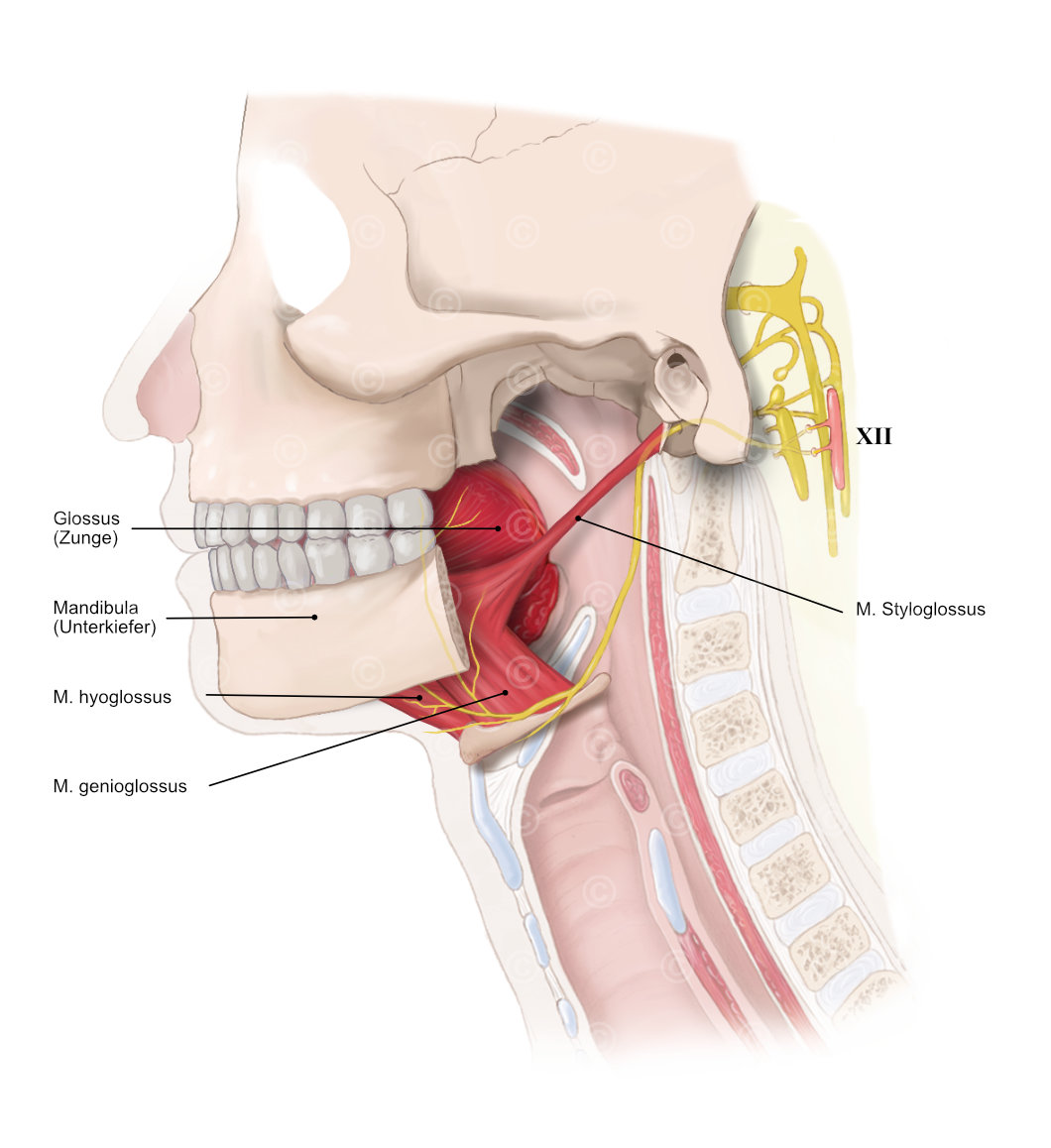

hypoglossal nerve verlauf innervation
Ursprung, Verlauf und Innervation Nervus hypoglossus

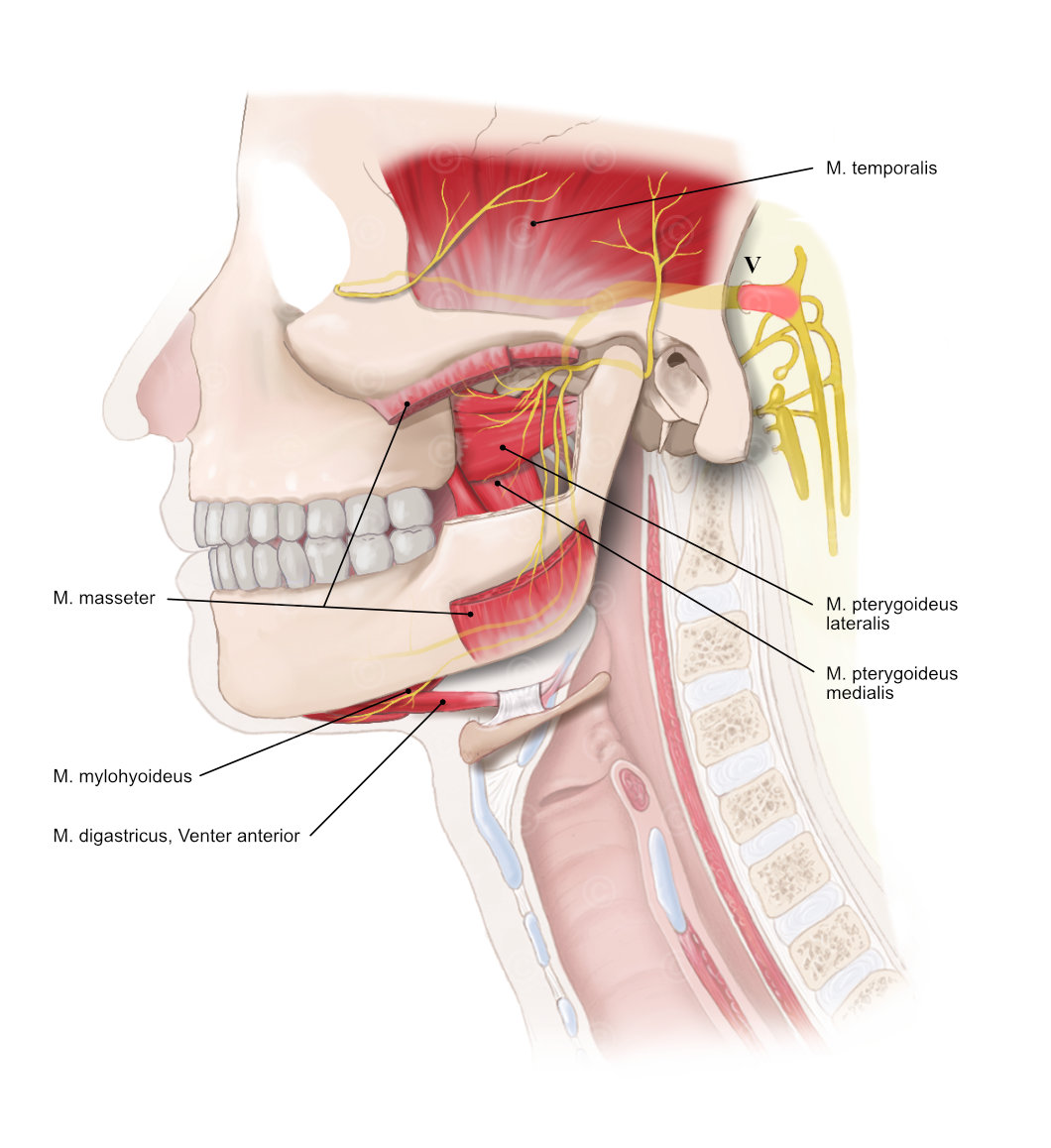

anatomie nerv trigemnial nerve muskeln oberflaechlich
Ursprung, Verlauf und Innervation der oberflächlichen Muskeln des Nervus trigeminus

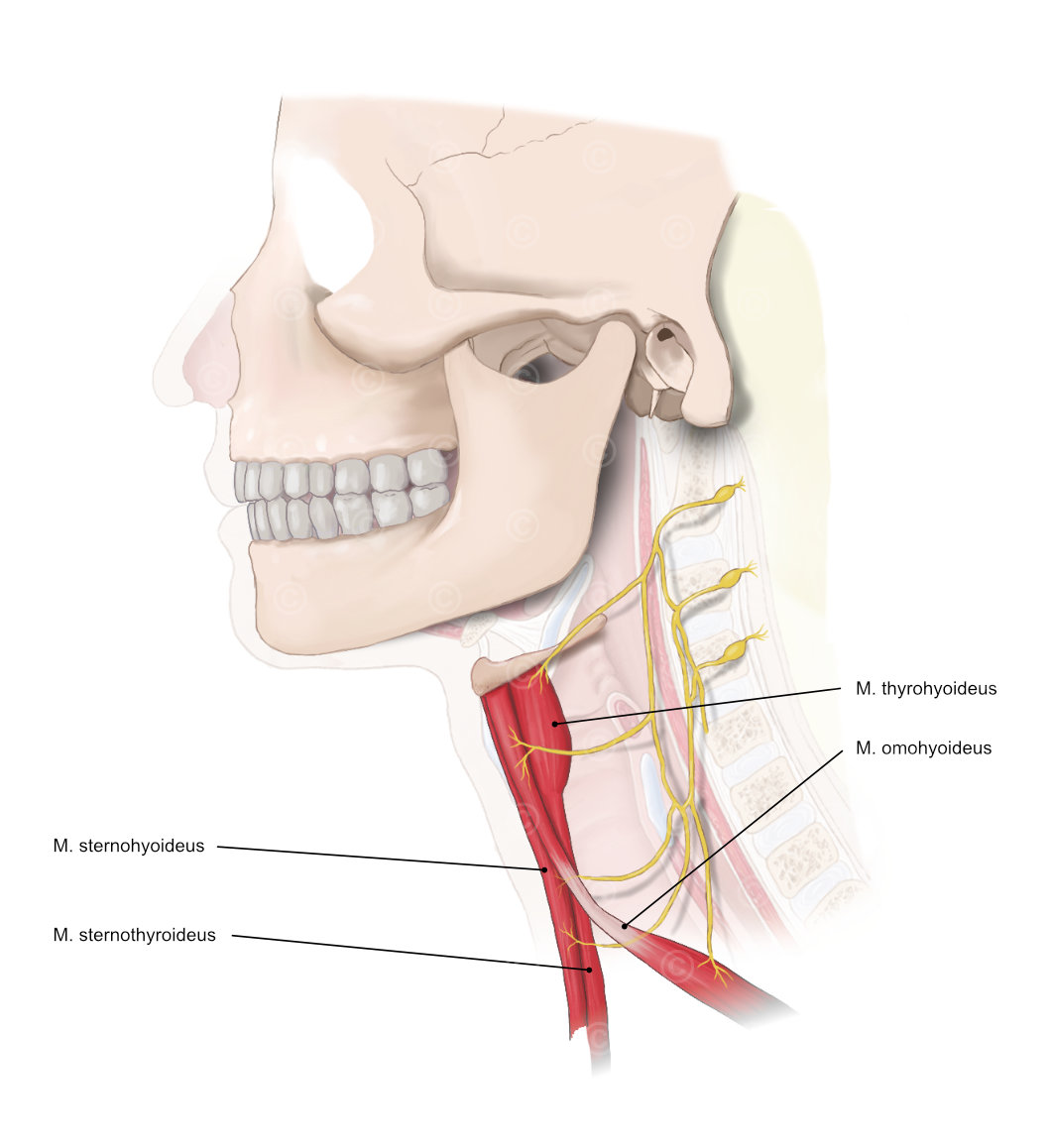

spinalnerven c1 c2 c3 innervierte muskeln
Illustration der von den Spinalnerven C1 bis C3 innervierten Muskeln

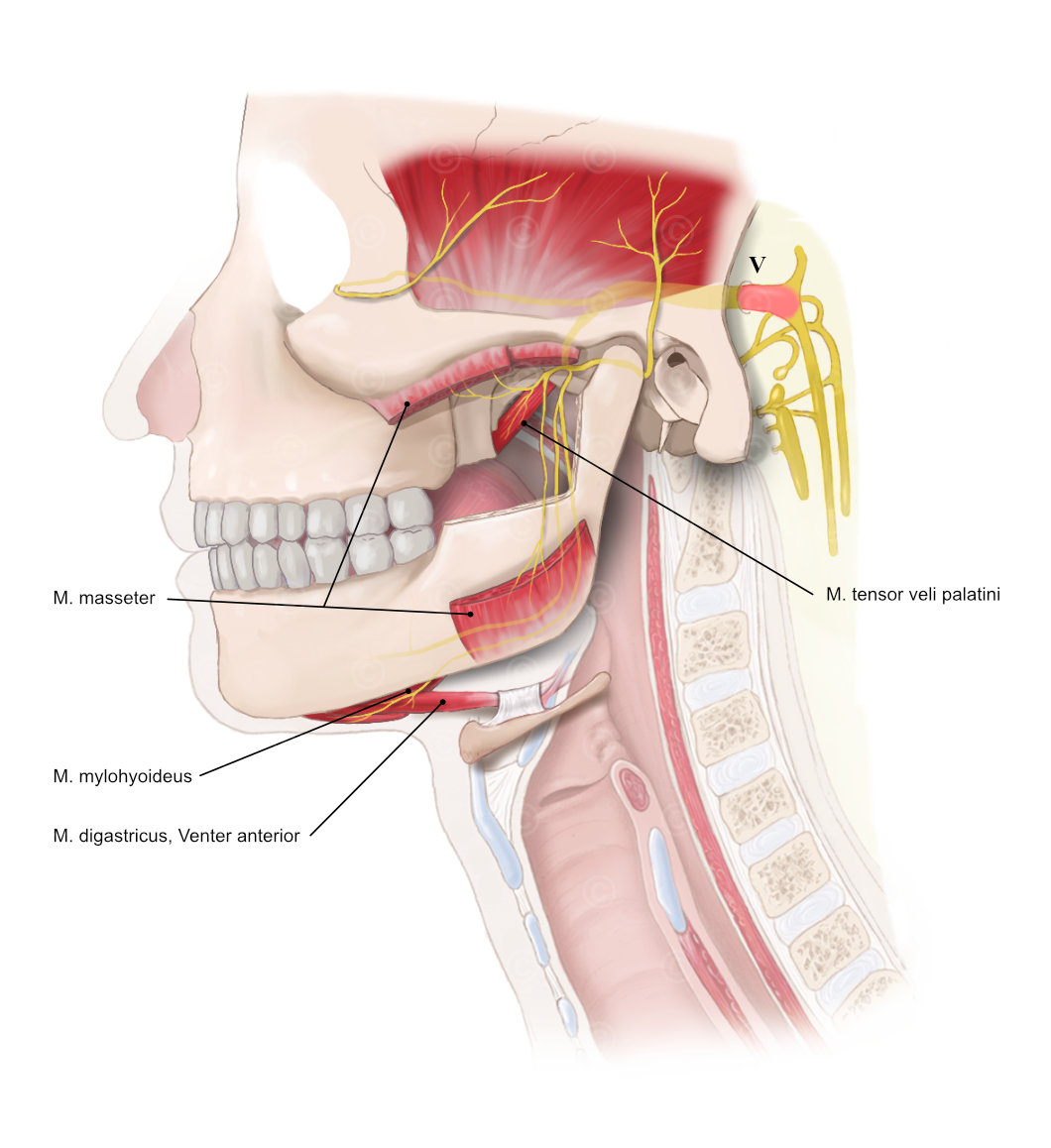

Nervus trigeminus und innervierte Muskeln
Nervus trigeminus und innervierte Muskeln
