Hintergrund
Eine Karotisfistel (CSCF – Karotis-Sinus-cavernosus-Fistel) ist eine ungewollte Verbindung zwischen zwischen den Arterien der Karotis und dem Sinus cavernosus. Diese Fisteln entstehen in der Regel durch Traumata wie Schädelbasisfrakturen oder durch Gefäßerkrankungen. Hierdurch gelangt das Blut aus der Arterie direkt in das venöse System. Dies hat zur Folge, dass der Blutdruck in den Venen steigt und die normale Blutzirkulation gestört wird, was in der Folge zu verschiedenen Beschwerden führt.
Projektbeschreibung

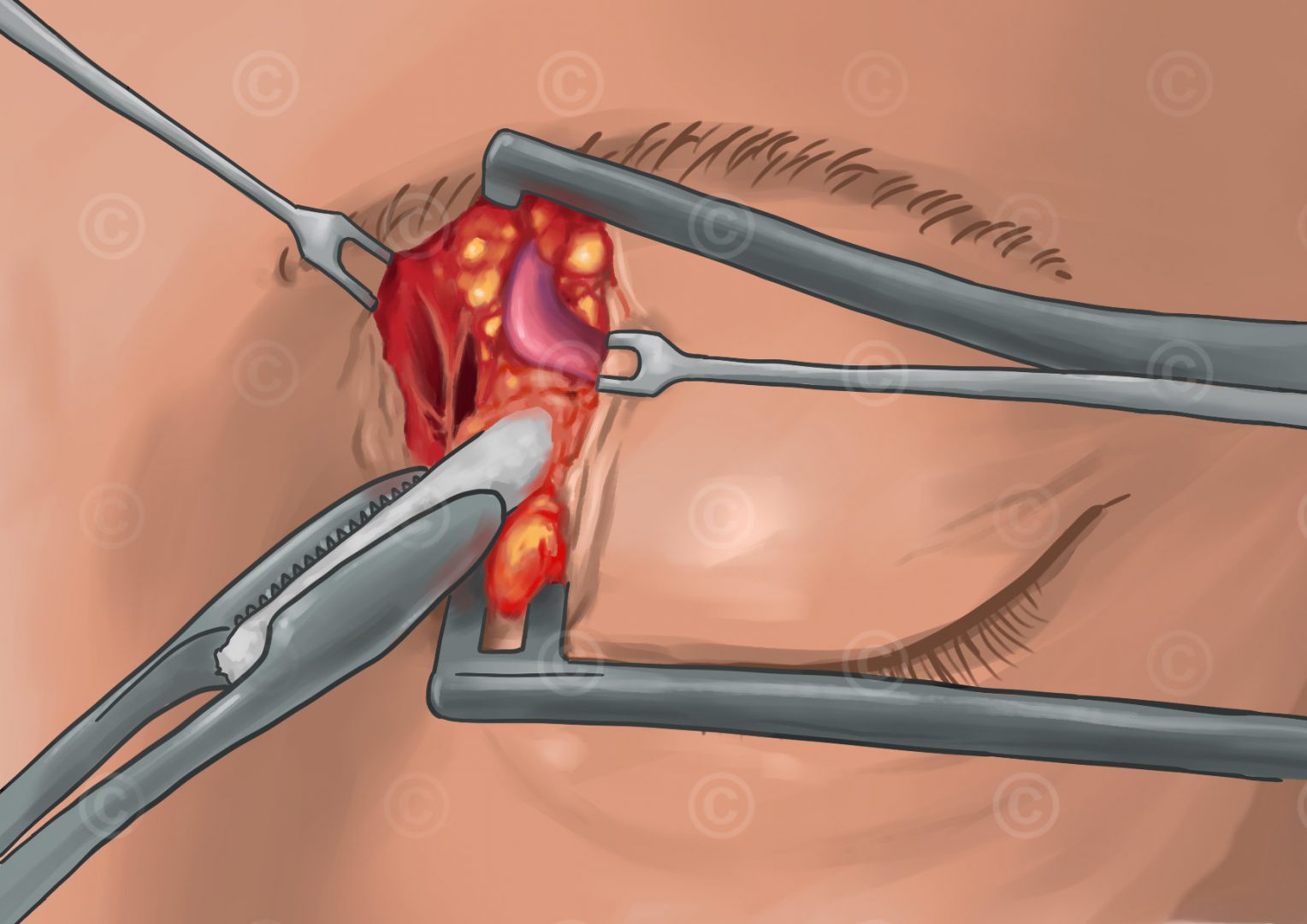

Für das wissenschaftliches Fachbuch „Endoscopic Transorbital Surgery of the Orbit, Skull Base and Brain“ gestalteten wir Illustrationen zur Erläuterung der chirurgischen Verfahren zur Katheterisierung einer Karotisfistel. Zur Behandlung der Fistel wird ein Katheter durch die Vena ophthalmica superior eingeführt (SOV), der bis zur Stelle im Gehirn vorgeschoben wird, wo sich die Fistel befindet. Ein Einschnitt wird medial/kranial des Auges vorgenommen, die Vena ophthalmica superior freigelegt und vorbereitet. Ein Katheter wird in die Vene eingeführt und bis zur Fistel im Sinus cavernosus vorgeschoben.

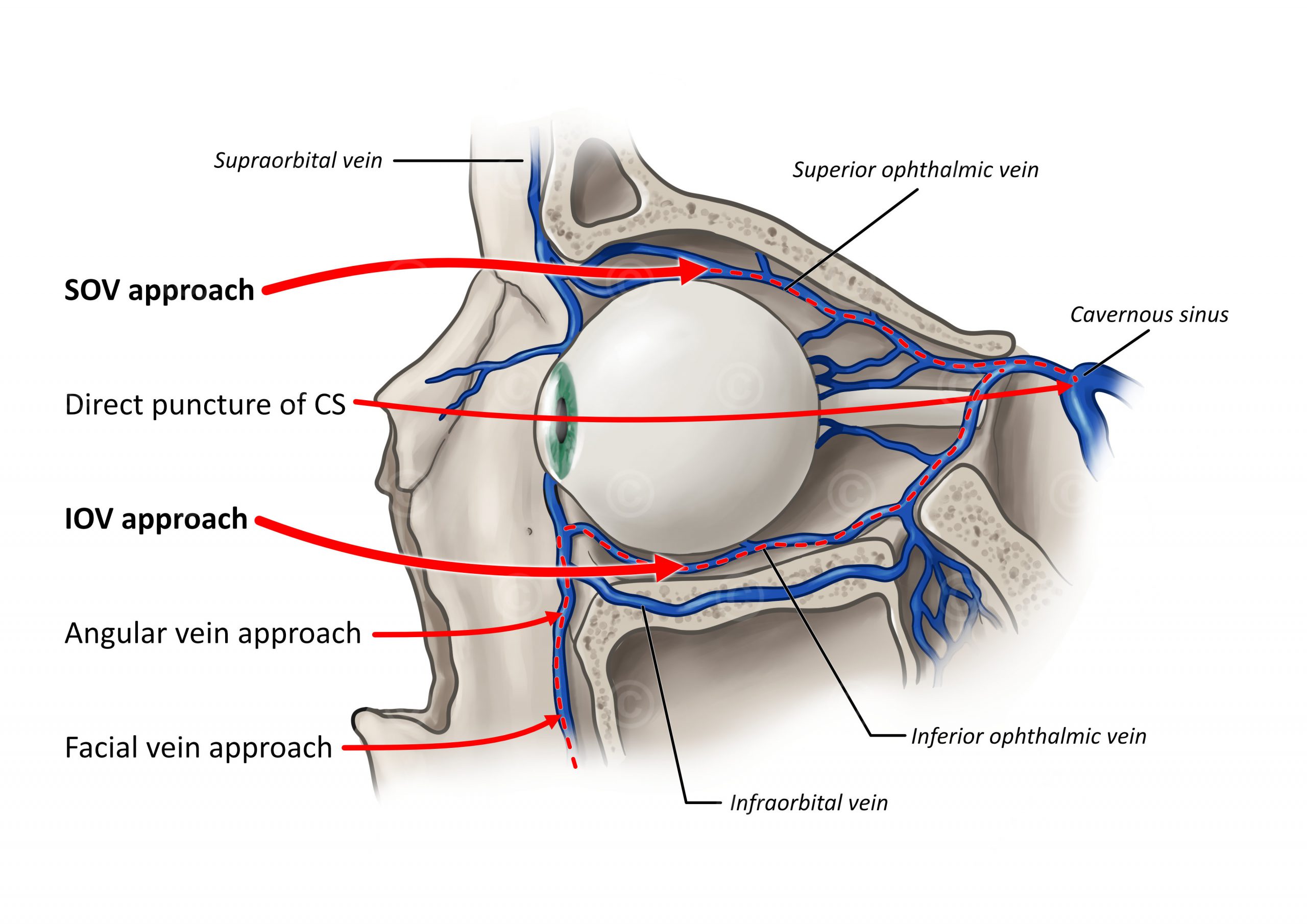

In einer zusätzlichen Abbildung werden die Anatomie des Auges mit den umgebenden Venen und zwei mögliche Zugängen zur Fistel über die Vena ophthalmica superior (SOV approach) oder die Vena ophthalmica inferior (IOV approach) gezeigt.
Projektdetails:
Umfang: 5 gezeichnete Illustrationen
Einsatzgebiete: Fachbuch „Endoscopic Transorbital Surgery of the Orbit, Skull Base and Brain“ – Verlag: Springer Nature – Editors: Theodore H. Schwartz, Doo-Sik Kong, Kris S. Moe.
Technisches: Auflösung DIN A5 + DIN A4
Kunde / Auftraggeber: Prof. Dr. med. Maximilian Linxweiler – Universität des Saarlandes / Springer Nature
Die Nutzungsrechte der hier gezeigten Abbildungen liegen beim Auftraggeber, eine Verwendung ist nicht gestattet. Die Bilder sind mit Wasserzeichen geschützt.
