Hintergrund:
Für eine Einschätzung einer Skoliose ist es wichtig die Skelettreife bei Jugendlichen einschätzen zu können. Je geringer die Reife, desto mehr Wachstum ist noch zu erwarten und damit eine mögliche Zunahme der Verkrümmung.
Projektbeschreibung:
Für eine Schulungs-App der Aesculap AG gestalteten wir eine Reihe an Illustrationen über Anatomie und Erkrankungen der Wirbelsäule. Das Risser-Zeichen (Risser-Skala) ist ein radiologisches Maß zur Bestimmung der Skelettreife und damit des Restwachstums eines Jugendlichen. Mithilfe eines Röntgenbildes des Beckens wird der Verknöcherungsgrad des Apophysen (Knochenansätze) des Beckenkamms beurteilt. Die Verknöcherung erfolgt bei der Skelettreifung nicht gleichzeitig, sondern von frontal/lateral zu medial (von Spina iliaca anterior superior in Richtung des Kreuzbeins). Dieser Bereich wird für das Risser-Zeichen in vier Absschnitte unterteilt. Je weiter die Verknöcherung in den Abschnitten fortgeschritten ist, desto Reifer ist das Skelett.

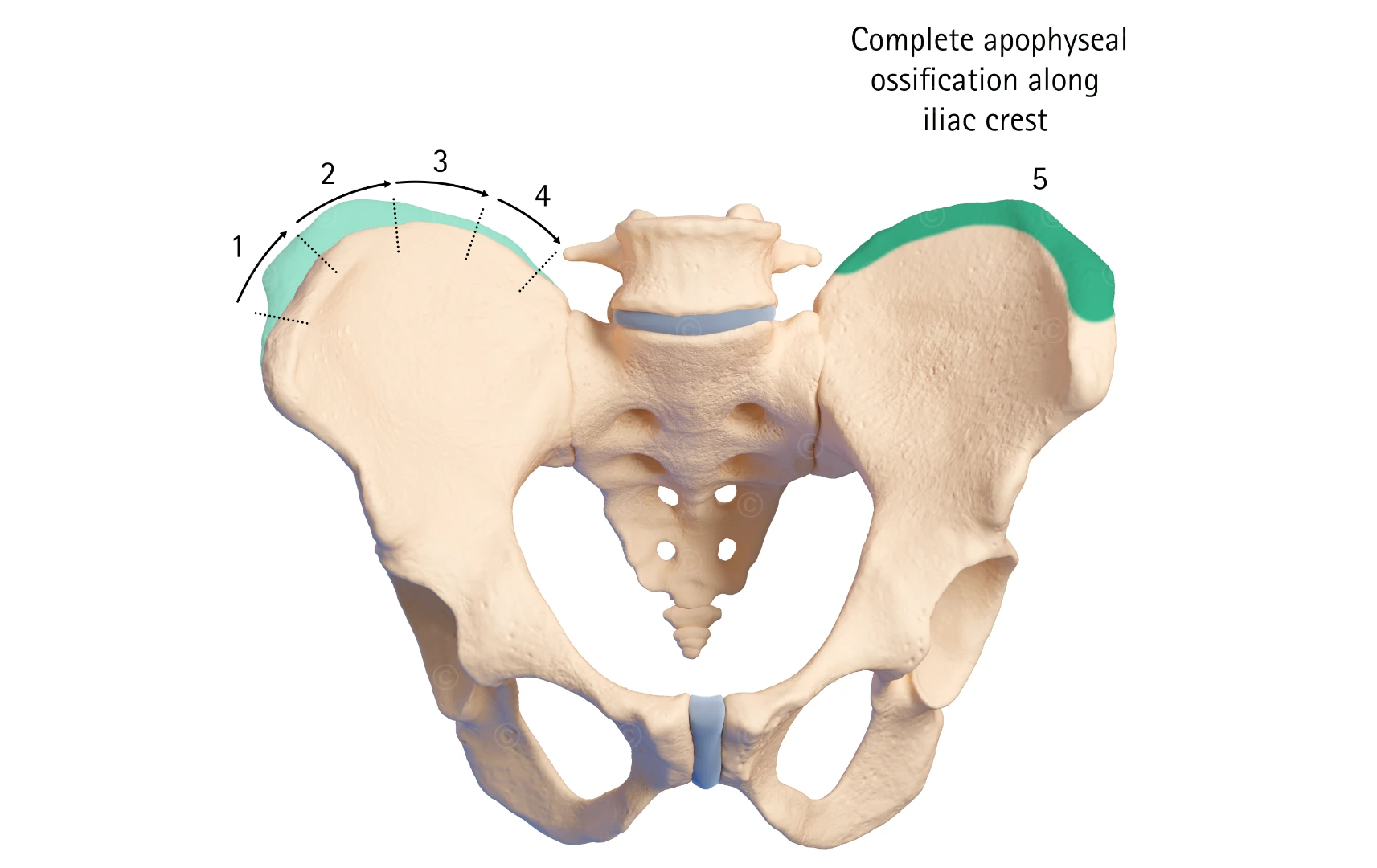

In unserer Illustration zeigen wir auf der linken Seite des Bildes die Abschnitte der Risser Stadien I-IV in hellgrün. Auf der rechten Seite des Bildes ist die Apophyse vollständig mit dem Darmbein verschmolzen (dunkelgrün), was das Ende des Wachstums anzeigt.
Projektdetails Illustration Risser-Zeichen und Skelettreife
Umfang: 1 Illustration
Einsatzgebiete: e-Learning
Technisches: ca. 4K
Kunde / Auftraggeber: Aesculap AG / B. Braun
Die Nutzungsrechte der hier gezeigten Abbildungen liegen beim Auftraggeber, eine Verwendung der hier gezeigten Bilder ist nicht gestattet. Die Bilder sind mit Wasserzeichen geschützt.
