Illustration Vergleich Laserfasern

Vergleichende Illustration von geklebten und verschweissten Spitzen von medizinischen Laserfasern.

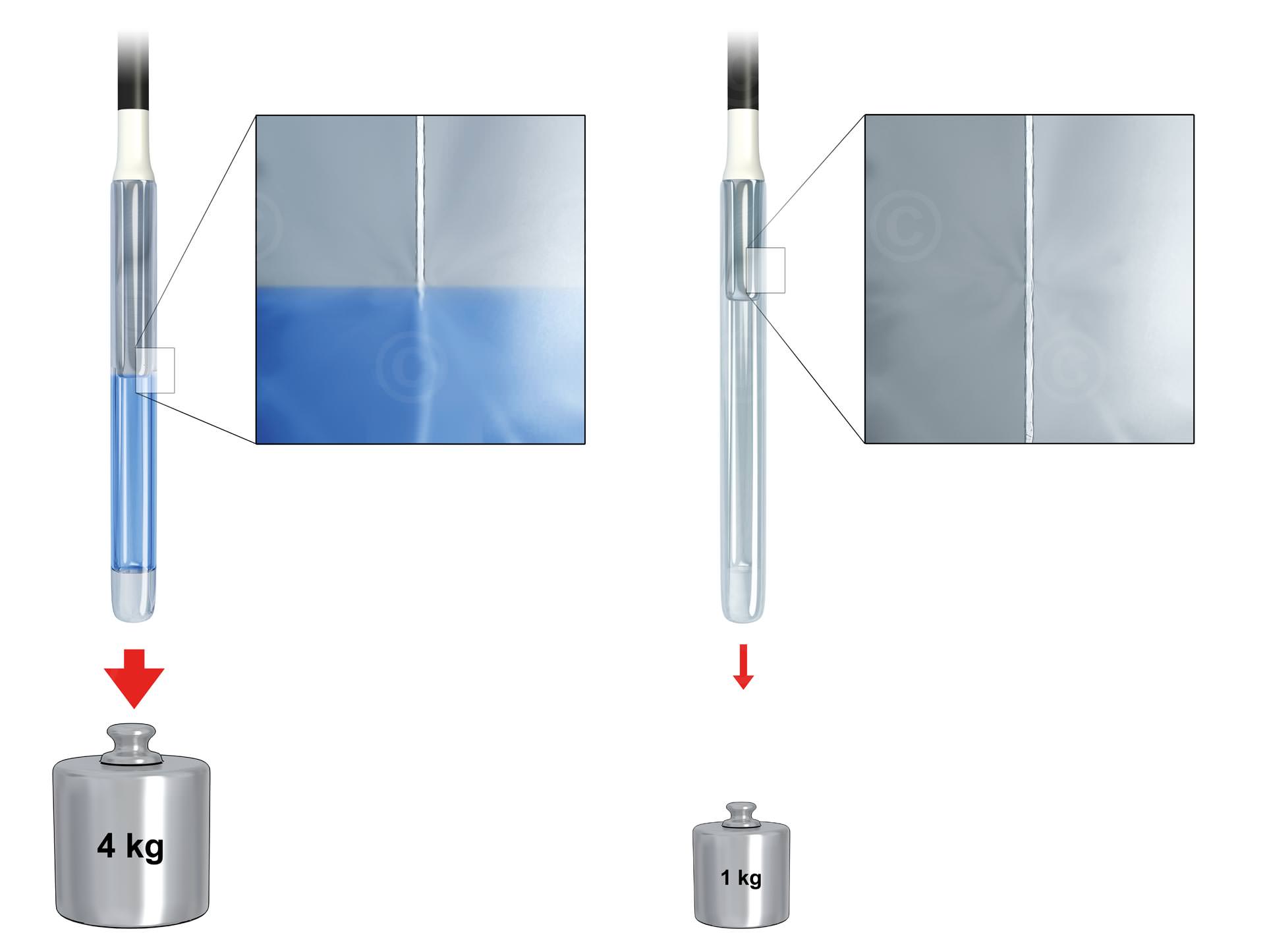

Gestaltung einer Illustration welche geklebte und verschweisste Spitzen von medizinischen Laserfasern miteinander vergleicht. Fokus der Darstellung liegt auf der höheren Zugfestigkeit von geschweissten Fasern. In einem Zoom-Fenster werden die unterschiedlichen Zustände der Materialien in einer Nahansicht der Kontaktflächen gezeigt. Eine geschweissten Faser besitzt eine höhere Zugfestigkeit, d.h. die Wahrscheinlichkeit das sich die Spitze beim Einsatz der Faser lösen könnte, ist geringer.

Projektdetails:

Umfang: Vergleichsillustration Herstellung Laserfasern

Einsatzgebiete: Print Medien, Messe

Technisches: Auflösung 7000*9300 Pixel

Kunde / Auftraggeber: Biolitec AG

Die Nutzungsrechte der hier gezeigten Animationen und Abbildungen liegen beim Auftraggeber.

verweisste Laserfaser
Vergleich Laserfasern
skizze-geschweisste-geklebte-fasern
Skizze einer geschweissten Laserfaser im Vergleich zu einer verklebten
