Animation Wundauflage RespoSorb

Gestaltung einer Animationssequenz zur Darstellung des Aufbaus einer Saugkompresse zur Wundversorgung der Paul Hartmann AG.

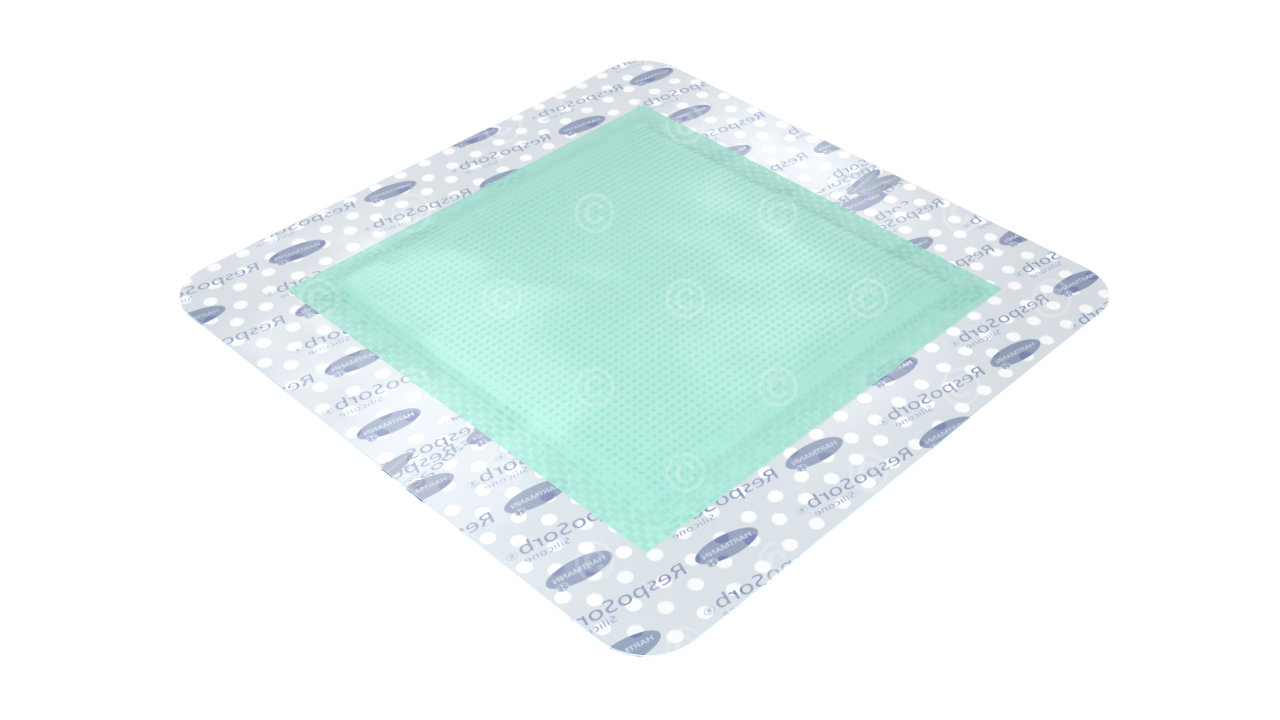

Im ersten Teil der Animation werden die einzelnen Schichten der Wundauflage in einer Art „Explosionszeichnung“ getrennt um den Aufbau zu illustrieren. Die folgenden Schichten werden gezeigt: Schutzfolie, Silikon-Wundkontaktschicht, hydrophiles Vlies, saugfähiger Kern (Diffusionsschicht, SAP + Zellulose-Kombination), grüne hydrophobe Unterlage, semi permeable Folie.

Nutzungsrechte des Bildmaterials: Paul Hartmann
Musik: Kevin McLeod – As I figure – Nutzungslizenz: Creative Commons (CC BY 3.0)

Im zweiten Teil der Animation wird die Wundauflage in einer Schnittansicht gezeigt. Durch die Öffnungen in der Silikon-Wundkontaktschicht strömt Exsudat in die Wundauflage ein und lagert sich im SAP (super absorbent Polymer) ein. Das SAP kann sehr viel Flüssigkeit aus der Wunde absorbieren – die gesamten Wundauflage dehnt sich aus.
