Gestaltung von stereoskopischen 3D Animationen zur Erkennung von Problemen beim räumlichen Sehen eines Patienten. Die Animationen werden dem Patienten im Rahmen eines Sehtests auf einem autostereoskopischen Monitor (ohne 3D Brille) gezeigt. In den Animationen sind 4 Objekte zu sehen, dessen Staffelung im Raum ein normalsichtiger Patient erkennt, ein fehlsichtiger Patient aber nicht.
Zur Diagnose der Fehlsichtigkeit müssen die 4 Objekte jeweils eine exakt vorgegebene Parallaxe aufweisen, also eine Verschiebung der Objekte zwischen linkem und rechtem Auge. Da dies abhängig vom Abstand des Betrachters zum Monitor ist, wurden für verschiedene Entfernungen zwischen Betrachter und Monitor unterschiedliche Versionen der Animationen erstellt. Die Animationn wurden als top-bottom Stereo-Animation berechnet und dann vom Abspielgerät in das für den Monitor aufbereitete stereoskopische Zeilen-Raster konvertiert.
Da die Animation in einer Schleife abgespielt werden sollte (loop), mussten Objekte gestaltet werden, die zum Thema „Strand“ passten und deren Bewegung schlüssig/glaubhaft am Ende der Sequenz wieder in den Anfangszustand zurück kehren können (Z.B. Szene Strand: Flattern Schmetterling, Bewegung der Objekte im Wind etc.).
3D Animation Sehtest – Optiker:
Nutzungsrechte des Bildmaterials: Deutsche Augenoptik AG
Musik: Kevin McLeod – Impact prelude – Nutzungslizenz: Creative Commons (CC BY 3.0)
Projektdetails 3D Animation Sehtest – Optiker
Umfang: Stereoskopische Animationen, je 15 Versionen
Einsatzgebiete: Stereoskopische Augenuntersuchung beim Optiker
Technisches: Full-HD, top-bottom
Kunde / Auftraggeber: Deutsche Augenoptik AG – DAO
Die Nutzungsrechte der hier gezeigten Abbildungen liegen beim Auftraggeber, eine Verwendung ist nicht gestattet. Die Bilder sind mit Wasserzeichen geschützt.

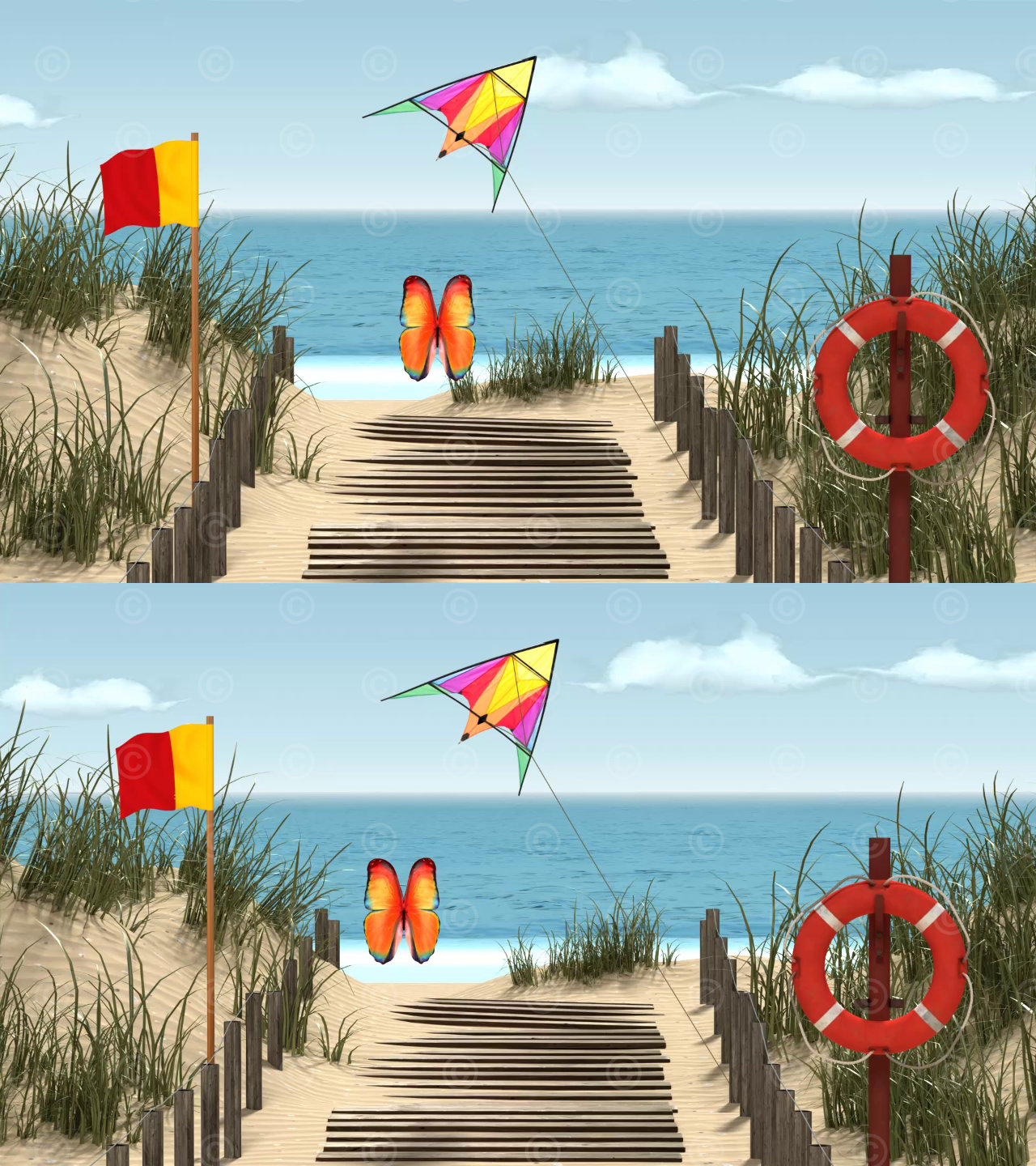

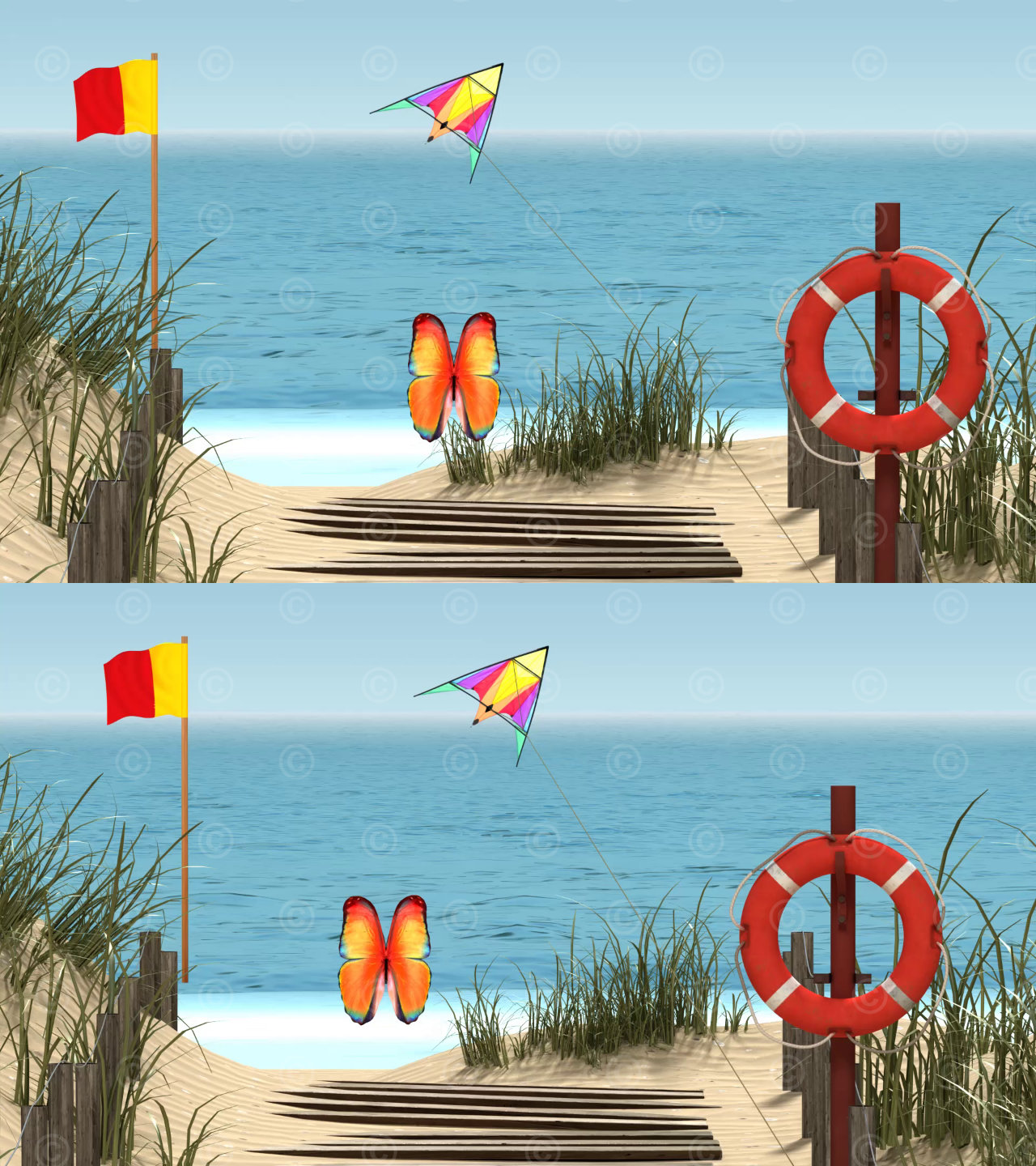

Screenshots Animationen:
-> Link zur Videoseite „Stereoskopische 3D Animationen Optiker“
